Série JIC

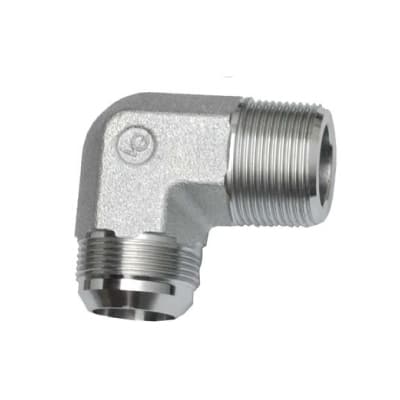

La famille des adaptateurs est l’une des plus importantes. Disponibles en plusieurs formes, de la busette à l’adaptateur en croix, les adaptateurs JIC37 se déclinent avec beaucoup d’autres familles, comme la norme BSP cône 60°, ORFS, Gaz cylindrique, etc.
Les raccords JIC (SAE J516) permettent une liaison entre un filetage mâle JIC mâle ou femelle JIC (fixe ou écrou tournant), avec une autre famille type : BSPP, SAE, Din, etc…
Principaux secteurs
La norme JIC est l’adaptation à l’industrie de la norme aéronautique AN.
Celle-ci a été créée par l’armée américaine pendant la seconde guerre mondiale. Cette norme a permis de normaliser les équipements de l’armée de l’air et de la marine, d’où le nom « AN » (Air fore – Navy aeronautical standard).
Informations Techniques
L’étanchéité des raccords JIC est facile à reconnaissable. Le raccord avec filetage mâle à un siège à 37° convexe et le raccord femelle à un siège concave à 37° (écrou fixe ou tournant).
Embouts JIC Cône 74° (ISO 8434-2)
- Les embouts JIC sont disponibles en configuration droite : coudé à 45°, 90° et 90° compact.
- Ils sont compatibles avec les tuyaux 1 tresse, 2 tresses et 4 nappes.
- Double accrochage (Interlock) pour les tuyaux 4 et 6 nappes.
