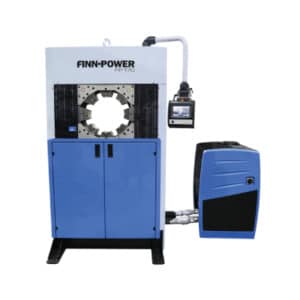

FP170

La machine FP170 est principalement conçue pour le sertissage de grands raccords et d’applications nécessitant une grande ouverture.

Le modèle FP170 est largement utilisé dans l’industrie des tubes et tuyaux ainsi que dans les isolateurs électriques et plusieurs applications automobiles.



Contrôle :

ICC (écran tactile de 7″)





Caractéristiques standard :

  • Sertissage par pression ICC1
  • Sertissage par étapes ICC2
  • Dispositif anti-dévireur électrique
  • Pédale de commande
  • Matrices d’adaptation pour la série FP160





Options :

  • Outil de changement rapide
  • Dispositif d’arrêt mécanique
  • Unité de commande à distance
  • Contrôle de qualité ICC3
  • Contrôle qualité graphique ICC4
  • Pack d’interface ETH (Communication TCP/IP & UDP)
  • Lecteur de codes à barres BCR
  • Réglage de la vitesse **
  • Graissage automatique G3
  • Refroidisseur d’huile
  • Contrôleur d’état d’huile OCM
  • Industrie 4.0
  • Mandrin de support de broche
  • Écran 12″ ICC
  • Caméra (nécessite un écran 12″)
  • Scanner de sécurité
  • Disposition horizontale arrière HB
  • Disposition latérale horizontale HS
  • Scanner de sécurité





** Aura un impact sur la taille du moteur, les dimensions de l’unité hydraulique et le poids.

Informations Techniques

Diamètre maximal de sertissage (mm) ¹ 320
Diamètre maximal de sertissage (pouces) ¹ 12,60
Force de sertissage maximale (kN) 6600
Force de sertissage maxi (tonnage) 660
Temps de cycle 10 mm (s) ² 3,1
Taille du tuyau ID (inch)³ 10
Série de matrices 32 ³ / 160 ³ / 170
Ouverture maximale (mm) ⁴ +155
Ouverture maximale sans matrices (mm) 475
Matrice principale D/L (mm) 320/220
Matrice principale D/L (pouce) 12,60/8,66
Puissance du moteur (kW/HP) 7.5/10
Volume du réservoir d’huile 250 l



DIMENSIONS (LxlxH)
Machine (mm) 1200x936x2220
Groupe hydraulique (mm) 1195x705x1411
Machine (pouces) 47.3×36.9×81.9
Unité hydraulique (pouces) 47.0×27.8×44.9



POIDS (KG/LBS)
Machine 4400/9669
Unité hydraulique 265/671
