FP20
Le FP20 est la première étape vers une production à grande échelle avec un contrôle de qualité automatique et d’autres options avancées.
Le modèle FP20 est le petit frère puissant de notre célèbre FP120. Il est idéal pour la production de gros volumes jusqu’à des tuyaux hydrauliques de 1 1/2″ à 4 fils. Il est fourni en standard avec un magasin de matrices intégré et un outil de changement rapide.

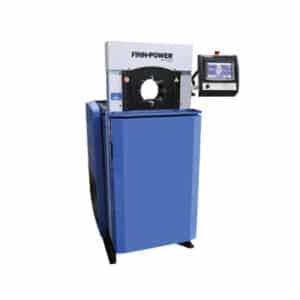

Le FP20 est disponible avec une unité hydraulique séparée ou comme modèle compact.
Caractéristiques standard :
- Sertissage sous pression ICC1
- Sertissage par étapes ICC2
- Outil de changement rapide
- Antidévireur électrique
- Miroir
Options :
- Pédale de commande
- Dispositif d’arrêt mécanique
- Pack d’interface ETH (Communication TCP/IP & UDP)
- Signal A3 (câble non inclus)
- Refroidisseur d’huile**
- Unité Combi (unité de sertissage et unité hydraulique combinées)
- Mandrin support de sertissage
- Télécommande (R1, R2)
- Contrôle de qualité ICC3
- Contrôle qualité graphique ICC4
- Lecteur de codes à barres BCR
- Réglage de la vitesse **
- Surveillance de l’état de l’huile OCM
- Industrie 4.0
** Aura un impact sur la taille du moteur, les dimensions et le poids de l’unité hydraulique.
Informations Techniques
Diamètre maximal de sertissage (mm)¹ 61
Diamètre maximal de sertissage (pouces)¹ 2,67
Force de sertissage maximale (kN) 1500
Force de sertissage maximale (tonnage) 150
Temps de cycle 10 mm (s)² 1,9 (modèle S : 1,4)
Taille du tuyau ID (pouce) 1 1/2 (4SH)
Jeu de matrices série 20
Ouverture maximale (mm)³ +68
Ouverture maximale sans matrices (mm) 152
Matrice principale D/L (mm) 84/97
Matrice principale D/L (pouce) 3.90/3.82
Puissance du moteur (kW/HP) 3,0/4,0
Volume du réservoir d’huile 135 l
DIMENSIONS (LxlxH)
(mm) 1112x713x1475
(pouces) 43,7×28,0x58,1
POIDS
KG/LBS 654/1439
