Raccords Storz

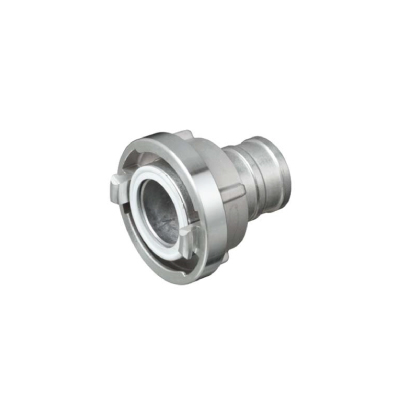

Raccord Storz À Douille Annelée
Le raccord Storz est un dispositif permettant le raccordement de tuyaux. C’est un raccord symétrique muni d’une fermeture à baïonnette. L’étanchéité est complétée par un joint.
Le raccord Storz est un raccord rapide symétrique. Les deux tuyaux à raccorder doivent être munis chacun d’un demi-raccord identique. Les dimensions du raccord Storz se mesurent grâce à la distance entre les griffes du raccord.
Pression de service : 16 bars
Matière : Aluminium ASG7

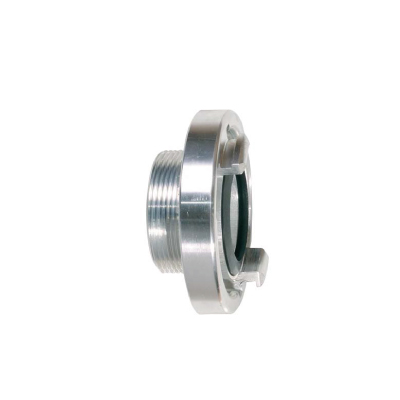

Raccord Storz Mâle BSP
Le raccord Storz est un dispositif permettant le raccordement de tuyaux. Le raccord Storz est un raccord symétrique muni d’une fermeture à baïonnette. L’étanchéité est complétée par un joint.
Le raccord Storz est un raccord rapide symétrique. Les deux tuyaux à raccorder doivent être munis chacun d’un demi-raccord identiqu
Principaux secteurs
Domaines d’activités : la lutte incendie, les industries pétrolière, chimique, pétrochimique, pharmaceutique, la construction, la maintenance, l’agriculture, l’irrigation, les aciéries, le transport de vrac liquides et pulvérulents.
Informations Techniques
Pression de service : 16 bars
Matière : Aluminium ASG7
Normes selon les utilisations :
Pour les raccords de Refoulement :
A : Entregriffe KA : 133 mm ; pour tuyau DI : 110 mm (DIN 14300)
B : Entregriffe KA : 89 mm ; pour tuyau DI : 75 mm (DIN 14303)
C52 : Entregriffe KA : 66 mm ; pour tuyau DI : 52 mm (DIN 14302)
C42 : Entregriffe KA : 66 mm ; pour tuyau DI : 42 mm (DIN 14332)
S32 : Entregriffe KA : 66 mm ; pour tuyau DI : 32 mm (DIN 143301)
S28 : Entregriffe KA : 66 mm ; pour tuyau DI : 28 mm (DIN 143302)
Pour les raccords d’aspiration :
A : Entregriffe KA: 133 mm ; pour tuyau DI : 110 mm (DIN 14323)
B : Entregriffe KA : 89 mm ; pour tuyau DI : 75 mm (DIN 14322)
C : Entregriffe KA : 66 mm ; pour tuyau DI : 52 mm (DIN 14321)
D : Entregriffe KA : 31 mm ; pour tuyau DI : 25 mm (DIN 14301).
