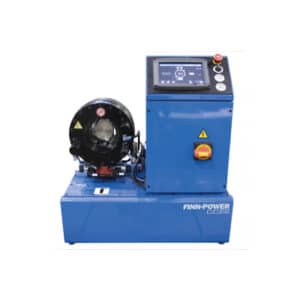

CC22

Le CC22 est disponible en configuration de table ou en configuration Z ergonomique. La CC22 est conçue pour la production en série de gros volumes. De par sa conception, le sertissage à axe constant permet de positionner facilement les pièces.



La configuration en Z, avec la tête de sertissage et l’unité hydraulique séparées, rend la CC22 idéale pour une utilisation en ligne automatique. Pour l’automatisation, elle peut être équipée d’une unité de graissage automatique en option, ce qui permet un fonctionnement sans interruption avec de longs intervalles de maintenance et garantit une précision optimale.



Elle est également équipée d’un joint racleur, qui empêche la saleté et les débris de pénétrer dans le cylindre.



Contrôle :

  • Norme ICC
  • Modèle Z



Caractéristiques standard :

  • Sertissage sous pression ICC1
  • Sertissage par étapes ICC2 Outil de changement rapide



Options :

  • Pédale de commande
  • Dispositif d’arrêt mécanique
  • Contrôle qualité ICC3
  • Contrôle qualité graphique ICC4
  • Graissage automatique G3
  • Pack d’interface ETH (Communication TCP/IP & UDP)
  • Lecteur de codes à barres BCR

Informations Techniques

Diamètre maximal de sertissage (mm) ¹ 54
Diamètre maximal de sertissage (pouces) ¹ 2,12
Force de sertissage maximale (kN) 680
Force de sertissage maximale (tonnage) 68
Temps de cycle 10 mm (s) ² 1,8
Taille du tuyau ID (inch) 1 1/4
Jeu de matrices série CC22
Ouverture maximale (mm) ³ +25
Ouverture maximale sans matrices (mm) 109
Matrice principale D/L (mm) 84/52
Matrice principale D/L (pouce) 3.31/2.05
Puissance du moteur (kW/HP) 3/4.0
Volume du réservoir d’huile 35 l



DIMENSIONS (LxlxH)
Machine (mm) 597x475x722
Machine (pouces) 23,6×18,8×28,4



POIDS (KG/LBS)
Machine 130/246
