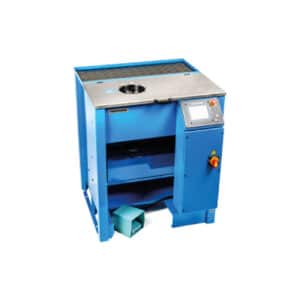

NC60

Les machines à commande numérique Finn-Power se sont avérées être les machines de sertissage d’écrous les plus fiables et les plus utilisées dans l’industrie. Les machines NC fournissent un sertissage rapide et précis pour la fabrication de raccords.



La NC60 est la plus grande et la plus forte machine de la série de sertissage d’écrous. Grâce à ses grandes matrices de 160 mm, la NC60 est également idéale pour le sertissage d’anneaux plus grands et d’autres applications nécessitant des dimensions plus importantes.



La butée arrière réglable permet une mise en place rapide pour différents produits. Une goupille de centrage spéciale, sélectionnée en fonction de la taille de la bague, peut être utilisée pendant le sertissage.



NC60 n’est pas disponible en modèle Z en raison du poids de la tête de sertissage.



Contrôle :

  • ICC



Caractéristiques standard :

  • Sertissage sous pression ICC1
  • Sertissage par étapes ICC2
  • Pédale de commande (Standard)
  • Dispositif d’arrêt mécanique



Options :

  • Pédale de commande (modèle Z)
  • Graissage automatique G3
  • Refroidisseur d’huile **
  • Contrôle qualité ICC3
  • Contrôle de qualité graphique ICC4
  • Unité de contrôle à distance
  • Pack d’interface ETH (Communication TCP/IP & UDP)
  • Lecteur de codes à barres BCR



** Aura un impact sur la taille du moteur, les dimensions de l’unité hydraulique et le poids

Informations Techniques

Plage de sertissage (mm) ¹ 12-160
Plage de sertissage (pouces) ¹ 0,47-6,30
Force de sertissage maximale (kN) 1300
Force de sertissage maximale (tonnage) 130
Temps de cycle 10 mm (s) ² 2,8
Taille du tuyau ID (pouce) 3
Série de matrices NC20 / NC30 / NC40 / NC60
Ouverture maximale (mm) ³ +29
Ouverture maximale sans matrices (mm) 166
Matrice principale D/L (mm) 220/57
Matrice principale D/L (pouce) 8,66/2,24
Puissance du moteur (kW/HP) 4.0/5.5
Volume du réservoir d’huile 50 l



DIMENSIONS (LxlxH)
Machine (mm) 835x1015x997
Machine (pouces) 32,9×39,9×39,3



POIDS (KG/LBS)
Machine 536/948
